什么是熒光氧氣傳感器？

熒光氧氣傳感器是一種基于熒光淬滅原理測量氧氣濃度的光學傳感器。它利用特定熒光物質在光照下發出熒光的特性，通過檢測氧氣分子對熒光的“淬滅”效應來推算氧氣濃度。簡單來說，氧氣濃度越高，熒光就越暗、越短命；氧氣濃度越低，熒光就越亮、越持久。

與傳統的電化學氧氣傳感器和氧化鋯氧氣傳感器不同，熒光氧氣傳感器在測量過程中不消耗氧氣，也不依賴化學反應。這意味著它不會因為長期使用而耗盡電解質或電極，具有理論上無限的使用壽命。同時，它也不需要參比氣體，單點校準即可使用，大大簡化了操作流程。

這種傳感器自問世以來，在生物醫藥、環境監測、食品包裝、水下探測等領域獲得了越來越廣泛的應用。它用一束光代替了復雜的化學體系，用物理的方法解決了氧氣測量的難題。

工作原理：熒光淬滅的奧秘

熒光氧氣傳感器的核心原理被稱為動態熒光淬滅。我們可以用一個比喻來理解：熒光物質分子像是一群被拍打后會發光的小球。當一束特定波長的激發光照射到熒光物質上時，熒光分子吸收光能，從基態躍遷到激發態，然后很快又跳回基態，同時釋放出波長更長的熒光。

氧氣分子的特殊之處在于，它有一個“搗亂”的本事。當熒光分子處于激發態時，如果恰好撞上了氧氣分子，就會把多余的能量傳遞給氧氣，自己提前跳回基態而不發光。這個過程就是“淬滅”。氧氣濃度越高，碰撞的機會越多，熒光淬滅就越嚴重。結果是：熒光強度變?nèi)酰瑹晒鈮勖兌獭?/span>

傳感器通過檢測熒光強度或熒光壽命的變化，就可以反推出氧氣濃度。熒光強度和氧氣濃度之間的關系由斯特恩-沃爾默方程描述。這個關系不是線性的，但在一定濃度范圍內可以通過校準曲線進行換算。

熒光壽命法比熒光強度法更加優越，因為熒光壽命是熒光物質的內稟屬性，不受光源強度波動、光路污染、探測器靈敏度變化等因素的影響。因此，高端熒光氧氣傳感器通常采用熒光壽命檢測技術，穩定性遠超強度型傳感器。

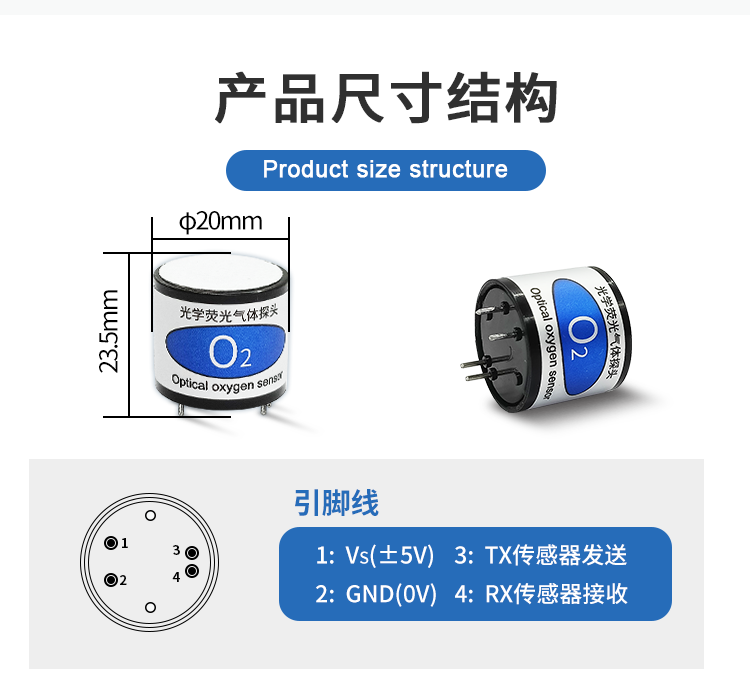

傳感器的典型結構

一個完整的熒光氧氣傳感器由以下幾個部分組成：

熒光敏感膜是傳感器的核心元件。它由對氧氣敏感的熒光染料分子固定在透氣但不透水的聚合物基質中制成。常用的熒光染料包括釕配合物、鉑卟啉、鈀卟啉等，這些染料具有熒光量子產率高、斯托克斯位移大、對氧氣敏感等優點。聚合物基質通常采用溶膠-凝膠或聚苯乙烯等材料，既能讓氧氣分子自由擴散進出，又能防止熒光染料被水沖走。

光源用于激發熒光。最常用的是發光二極管，波長根據所選熒光染料的吸收峰來匹配。藍色或綠色LED是常見的選擇。LED的優勢是體積小、功耗低、壽命長、成本低，非常適合于便攜式和在線式傳感器。

光電探測器負責捕捉熒光信號。光電二極管或光電倍增管將熒光強度轉換為電信號。探測器前面通常加裝濾光片，只允許特定波長的熒光通過，阻擋激發光和雜散光。濾光片的質量直接影響信噪比和測量精度。

信號處理單元將探測到的光信號轉換為氧氣濃度值。對于強度型傳感器，需要模數轉換和查表運算；對于壽命型傳感器，需要復雜的相位檢測或時間分辨測量電路。信號處理可以是嵌入式的單片機系統，也可以是外部的計算機軟件。

熒光氧氣傳感器的主要類型

熒光強度型傳感器是最早出現、結構最簡單的類型。它測量的是熒光的絕對強度，氧氣濃度越高，強度越低。這種傳感器成本低、響應快，但容易受光源老化、光路污染、溫度變化等因素的影響，長期穩定性較差。適合對精度要求不高、或可以頻繁校準的場合。

熒光壽命型傳感器代表了當前的技術主流。它不關心熒光有多亮，只關心熒光能亮多久。傳感器測量的是熒光衰減的時間常數，這個參數是熒光物質的本征特性，不受外部光路條件影響。實現壽命測量的方法有兩種：脈沖法和相位法。脈沖法是用一個短光脈沖激發熒光，測量熒光強度下降到初始值的1/e所用的時間。相位法是用調制光激發熒光，測量激發光與發射光之間的相位差，相位差與熒光壽命成正比。壽命型傳感器的穩定性和抗干擾能力遠超強度型。

雙波長參比型傳感器是一種折中方案。它在熒光染料之外還引入了一種對氧氣不敏感的參比染料，兩種染料在同一激發光下發出不同波長的熒光。測量兩種熒光強度的比值，可以抵消光源波動和光路污染的影響。這種方案比純強度型穩定，但比壽命型復雜。

光纖式熒光氧氣傳感器將熒光敏感膜固定在光纖的末端。光源的光通過光纖傳輸?shù)教筋^，激發的熒光通過同一根或另一根光纖返回探測器。這種結構的優點是探頭可以做得非常微小（亞毫米級），適用于微區測量和侵入式測量，如測量細胞培養皿內的氧氣濃度或植入動物體內的氧氣分壓。

熒光氧氣傳感器的核心優勢

不消耗氧氣是其最獨特的優點。電化學傳感器在工作時會消耗氧氣，因此在密閉環境中測量會導致氧氣濃度逐漸下降，影響測量結果的真實性。熒光傳感器只“看”不“吃”，不改變被測環境，特別適合密閉容器、包裝袋、培養瓶等有限空間的氧氣監測。

無需維護和校準大大降低了使用成本。電化學傳感器的電解質會干涸、電極會中毒，使用壽命通常只有一到兩年，且需要定期校準。熒光傳感器沒有消耗性部件，理論上可以工作十年以上，且出廠校準后無需頻繁校準。這對于部署在偏遠地區或惡劣環境中的在線監測設備來說，優勢巨大。

不受氣體流速影響。電化學傳感器和熱導式傳感器的輸出信號與氣體流速有關，測量時需要控制流速穩定。熒光傳感器基于分子相互作用，與流速無關，可以在靜態氣體中準確測量。

抗干擾能力強。熒光氧氣傳感器對水蒸氣、二氧化碳、硫化氫等常見干擾氣體不敏感，因為這些氣體分子不具有與氧氣相同的淬滅能力。熒光壽命型傳感器更是幾乎不受任何光路干擾的影響。

響應速度快。熒光淬滅是分子級別的過程，響應時間主要取決于氧氣分子擴散進出敏感膜的速度。薄膜型傳感器的響應時間可以做到一秒以內，遠快于電化學傳感器的幾十秒。

測量范圍寬。從痕量氧氣（ppm級別）到純氧（百分百）都可以測量，甚至可以在液態和氣態介質中工作。不同量程可以通過選擇不同的熒光染料或調整膜厚來實現。

應用領域

生物醫藥領域是熒光氧氣傳感器的重要應用場景。在細胞培養中，需要監測培養箱內的氧氣濃度，以模擬體內的低氧環境。熒光傳感器可以非侵入式地貼在培養瓶內壁，通過培養瓶的透明壁讀取氧氣濃度，完全不接觸培養液，避免了污染風險。在組織工程中，需要監測三維支架內部的氧氣分布，微小的光纖探頭可以植入支架內部進行測量。

環境監測領域中，熒光氧氣傳感器用于水質溶解氧的測量。傳統的溶解氧電極需要頻繁校準和更換膜片，長期維護成本高。熒光溶解氧傳感器采用熒光壽命技術，穩定性好，維護量小，特別適合于長期在線監測。目前，越來越多的水質自動監測站開始采用熒光法替代電化學法。

食品包裝領域中，氧氣是導致食品腐敗的主要因素。熒光氧氣傳感器可以制成不干膠標簽形式，貼在食品包裝內側。用手持式讀數儀通過包裝外層讀出標簽的熒光信號，就可以知道包裝內的氧氣含量，無需破壞包裝。這種技術為食品保質期的評估和包裝質量的檢測提供了無損、快速的工具。

工業過程控制中，熒光氧氣傳感器用于惰性氣體保護、發酵過程、尾氣監測等場合。例如，在電子元件回流焊爐中，需要用氮氣置換氧氣以防止焊料氧化。在線熒光氧氣傳感器可以實時監測爐內氧氣濃度，確保工藝條件穩定。在生物發酵罐中，氧氣濃度是調控通氣量的關鍵參數，熒光傳感器的快速響應和無需維護的特點非常契合發酵過程的需要。

潛水與航空領域中，熒光氧氣傳感器用于呼吸氣體的監測。潛水員的氣瓶中氧氣濃度過高或過低都有生命危險。熒光傳感器不消耗氧氣、響應快、體積小，非常適合集成到潛水電腦或氧氣分析儀中。在飛機駕駛艙和宇航服中，也需要實時監測氧氣分壓，確保人員安全。

使用注意事項與局限

溫度影響是需要認真對待的問題。熒光染料的熒光量子產率和氧氣擴散系數都與溫度有關，因此熒光氧氣傳感器的輸出對溫度敏感。大多數傳感器內置了溫度傳感器，采用軟件進行溫度補償。補償后的誤差可以控制在百分之一以內。用戶在使用時應確保傳感器與被測環境溫度平衡，避免較大的溫差。

光漂白效應是熒光染料共有的問題。長時間連續照射下，熒光染料可能發生光化學反應，逐漸失去發光能力，導致靈敏度下降。為減輕光漂白，傳感器通常采用脈沖工作模式，只在測量時點亮光源，大部分時間處于休眠狀態。對于連續監測應用，可以適當降低激發光強度，犧牲部分信噪比換取更長壽命。

壓力影響在高精度測量時需要考慮。氧氣濃度通常以體積百分比或分壓表示。熒光傳感器直接響應的是氧氣分壓，而不是體積百分比。當環境大氣壓變化時，即使體積百分比不變，分壓也會同比例變化，傳感器讀數隨之改變。用戶可以同時測量大氣壓，將分壓換算為體積百分比。

敏感膜污染會改變測量結果。如果敏感膜表面覆蓋了一層水膜、油膜或固體顆粒，氧氣擴散受阻，響應速度變慢，穩態值也可能偏低。對于浸入式探頭，應定期清潔敏感膜表面。清潔時使用軟布蘸取清水或溫和的洗滌劑，輕輕擦拭，不可用力過猛以免損傷膜層。

有機溶劑和強酸強堿可能侵蝕敏感膜的聚合物基質。在使用前應查閱傳感器制造商提供的化學兼容性表。測量腐蝕性介質時，需要考慮在探頭前加裝透氣保護罩，或者選用特殊材料的膜層。

與其他氧氣傳感器的比較

與電化學氧氣傳感器相比，熒光傳感器的最大優勢是不消耗氧氣和免維護。電化學傳感器在測量過程中消耗氧氣，在密閉環境中會改變被測條件。其電解質會干涸、鉛陽極會耗盡，使用壽命有限，需要定期更換傳感器。但電化學傳感器的成本較低，對溫度變化的敏感度小于熒光傳感器，在一般工業安全領域仍然大量使用。

與氧化鋯氧氣傳感器相比，熒光傳感器不需要高溫工作環境。氧化鋯傳感器需要在六百攝氏度以上的高溫下才能正常工作，耗電大、啟動慢，且有安全風險，不適合有易燃氣體存在的場合。熒光傳感器在室溫下即可工作，功耗極低，適合便攜式和本質安全型設備。但氧化鋯傳感器在測量高溫?zé)煔夥矫嬗歇毺貎?yōu)勢，這是熒光傳感器無法替代的。

與順磁氧氣傳感器相比，熒光傳感器體積小、成本低。順磁傳感器利用了氧氣的順磁性，精度很高，但結構復雜，包含磁路系統、檢測懸絲等精密部件，價格昂貴、抗振性差。熒光傳感器沒有機械運動部件，堅固耐用，適合現場和移動使用。

未來發展趨勢

高靈敏度與寬量程是持續發展的方向。通過開發新型熒光染料和優化膜材料，傳感器的檢測下限正在向亞ppm級別推進，同時保持了寬量程的能力。這對于痕量氧氣檢測和極低氧環境應用具有重要意義。

微型化與陣列化將讓熒光氧氣傳感器進入更多新領域。微納加工技術可以在一個芯片上制造數千個微型感光點，每個點獨立測量。這種傳感器陣列可以繪制出二維氧氣濃度分布圖，用于研究微流控芯片中的氧梯度、細胞培養表面的氧分布等。

無線與無源傳感是另一重要趨勢。將熒光敏感膜與RFID標簽結合，可以實現無線、無電池的氧氣傳感器。讀數儀發射射頻能量為標簽供電，并激發熒光，通過檢測返回信號的強度或相位來測量氧氣濃度。這種標簽可以貼在食品包裝內部，成本低廉，適合一次性使用。

智能溫度補償與自校準將進一步提高使用便利性。新一代傳感器集成了多種環境傳感器和智能算法，能夠自動補償溫度、壓力、濕度的影響。用戶只需將傳感器放入被測環境，不需要任何設置和校準，即可獲得準確的氧氣濃度讀數。

結語

熒光氧氣傳感器是光學傳感技術在氣體分析領域的一項成功應用。它用一個巧妙的物理原理——熒光被氧氣淬滅——解決了傳統電化學和熱導式傳感器面臨的諸多難題。無消耗、免維護、響應快、抗干擾，這些優點讓它在生物醫藥、環境監測、食品包裝、工業控制等領域大放異彩。

任何技術都不是萬能的。熒光氧氣傳感器也有其局限性：對溫度敏感、光漂白限制了超長期連續使用、初期成本高于電化學傳感器。但在大多數應用場景下，它的優勢遠遠超過了它的局限。

從實驗室的科研工具，到工業現場的在線儀表，再到食品包裝上的智能標簽，熒光氧氣傳感器正在以不同的形式服務于人類的健康和社會的進步。它是用一束光照亮氧氣濃度測量的典范，代表著傳感器技術從化學向物理、從消耗性向持久性演進的方向。隨著新材料、新工藝、新算法的不斷涌現，它的性能將更加優異，應用將更加廣泛。
