什么是紫外吸收法臭氧傳感器？

紫外吸收法臭氧傳感器是一種利用臭氧分子對特定波長紫外光具有特征吸收這一物理現象，來測量氣體中臭氧濃度的光學儀器。臭氧在波長為254納米附近的紫外光波段有強烈的吸收峰，而空氣中其他常見氣體在這個波長的吸收非常微弱。傳感器通過測量紫外光穿過含有臭氧的氣體前后的強度變化，根據朗伯-比爾定律精確計算出臭氧濃度。這種傳感器就像是一把“光譜尺”，用光來丈量臭氧的多少。

臭氧是一種特殊的物質。在高空的平流層，它是保護地球生命免受紫外線傷害的“保護傘”；但在近地面的對流層，它卻是危害人體健康和生態環境的光化學污染物。此外，臭氧還廣泛應用于自來水消毒、污水處理、食品保鮮、工業漂白、半導體清洗等領域。無論是在環境監測還是工業控制中，都需要準確測量臭氧濃度——濃度過低達不到處理效果，濃度過高則會造成浪費甚至引發安全事故。紫外吸收法正是目前測量臭氧濃度最準確、最可靠的技術。

與其他原理的臭氧傳感器相比，紫外吸收法的核心優勢在于：不需要與臭氧發生化學反應，不消耗臭氧，傳感器本身不會因為長期使用而耗竭；響應速度快，可以在幾秒內完成測量；不受大多數共存氣體的干擾，選擇性好；長期穩定性高，維護量小。這些優點使其成為環境監測站、工業過程控制和科研實驗室中測量臭氧的首選方法。

紫外吸收法臭氧傳感器的工作原理

紫外吸收法臭氧傳感器的理論基礎是朗伯-比爾吸收定律。這一定律描述的是光通過吸收介質后的衰減規律：當一束平行的單色光通過含有吸光物質的均勻介質時，出射光強與入射光強的比值的對數，與吸光物質的濃度和光程長度成正比。用數學表達式表示就是：A = ε × c × L，其中A是吸光度，ε是摩爾吸光系數，c是濃度，L是光程長度。

對于臭氧來說，它在254納米波長的紫外光處有強烈的特征吸收峰，摩爾吸光系數很大。而空氣中其他常見氣體，如氧氣、氮氣、二氧化碳、水蒸氣、一氧化碳等，在254納米波長的吸收非常微弱，基本上可以忽略不計。因此，通過測量254納米紫外光穿過氣室后的衰減程度，就可以準確推算出臭氧濃度，而不受其他氣體的顯著干擾。

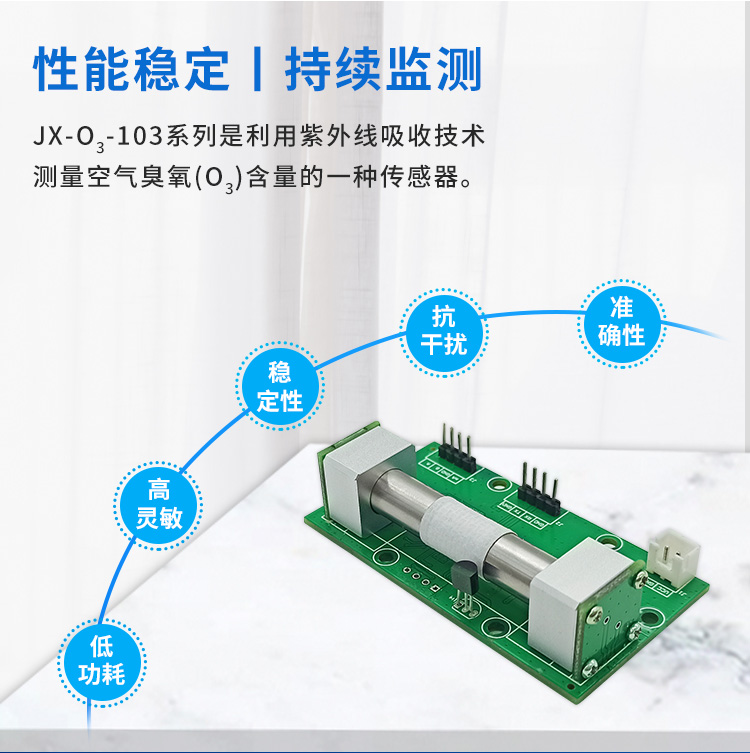

一個典型的紫外吸收法臭氧傳感器主要由五個核心部件組成。紫外光源通常采用低壓汞燈，它能夠穩定發射253.7納米的特征譜線，強度高、壽命長。氣室是樣品氣體流過的通道，長度從幾厘米到幾十厘米不等，氣室越長，對低濃度臭氧的靈敏度越高，但響應時間也會相應延長。濾光片安裝在探測器前面，用于濾除非254納米波長的雜散光，提高測量的選擇性。探測器將接收到的光信號轉換為電流信號，通常采用光電二極管或光電倍增管。信號處理電路將電流信號放大、模數轉換后送入微處理器，根據朗伯-比爾定律計算出臭氧濃度。

為了提高測量的穩定性和抗干擾能力，大多數紫外吸收法臭氧傳感器采用雙光路或雙波長設計。雙光路設計使用兩個探測器：一個測量通過樣品氣室后的樣品光強，另一個測量參考光路的光強，兩者的比值消除了光源強度波動的影響。雙波長設計則使用兩個濾光片，一個在臭氧吸收峰（254納米），另一個在臭氧不吸收的參考波長（如280納米或365納米），通過兩個波長的吸光度差異扣除顆粒物和水汽的干擾。這些設計使得傳感器可以在復雜的現場環境中長期穩定工作。

紫外吸收法臭氧傳感器的技術特點

高精度和高靈敏度是紫外吸收法最突出的優勢。在環境監測應用中，臭氧濃度通常只有幾十ppb（十億分之一體積分數），需要檢測到ppb級別的變化。紫外吸收法傳感器的檢測限可以達到0.5ppb甚至更低，能夠滿足背景站和對照站的清潔大氣監測需求。在工業應用中，測量范圍可達0到100ppm甚至更高。這種從極低濃度到高濃度的寬量程覆蓋能力，是其他原理的臭氧傳感器難以做到的。

良好的選擇性源于臭氧在254納米波長的特征吸收。空氣中常見的共存氣體，包括氧氣、氮氣、二氧化碳、一氧化碳、二氧化硫、氮氧化物等，在這個波長的吸收都很弱。因此，即使樣品氣體中含有這些干擾物質，也不會對臭氧測量產生顯著影響。相比之下，電化學臭氧傳感器容易受到二氧化硫、氮氧化物等的交叉干擾，而半導體臭氧傳感器的選擇性更差。紫外吸收法是目前公認的臭氧測量“黃金標準”。

響應速度快是紫外吸收法的另一個優點。傳感器沒有氣體擴散障礙，也沒有化學反應過程，光信號的采集和轉換可以在毫秒級完成。從樣品氣體進入氣室到輸出穩定讀數，通常只需要10到30秒。對于快速變化的工藝過程監測，這個響應速度非常重要。在環境監測中，快速響應也有助于捕捉臭氧濃度的瞬時峰值。

長期穩定性好得益于光學測量的非接觸特性。紫外吸收法傳感器不消耗臭氧，也不與樣品氣體發生化學反應，因此不會像電化學傳感器那樣隨著使用時間延長而逐漸失效。只要定期清潔光學窗口和更換紫外燈，傳感器可以穩定工作數年。雙光路設計進一步消除了光源老化和溫度變化的影響，使零點漂移和量程漂移都很小。在環境監測站中，紫外臭氧分析儀通常每三個月校準一次即可滿足要求。

維護工作量小是用戶選擇紫外吸收法的重要考量。電化學傳感器需要定期更換電解液和電極，半導體傳感器需要定期加熱清洗。而紫外吸收法傳感器沒有消耗性部件，日常維護主要是清潔光學窗口和檢查氣路密封性。紫外燈雖然有一定壽命（通常為6000到8000小時），但更換頻率遠低于電化學傳感器的維護周期。這對于無人值守的自動監測站來說非常重要。

紫外吸收法臭氧傳感器的主要類型

單光路紫外臭氧傳感器是最基礎的設計。它只有一個光源、一個氣室和一個探測器。測量時先通入不含臭氧的零氣（如經過活性炭過濾的空氣），記錄初始光強I0，然后通入樣品氣體，記錄光強I，根據朗伯-比爾定律計算臭氧濃度。單光路結構簡單、成本低，但需要頻繁校準零點，且光源波動會直接影響測量精度。這種設計適用于間歇測量和實驗室使用，不適合長期連續在線監測。

雙光路紫外臭氧傳感器是目前應用最廣泛、性能最穩定的類型。它將光源發出的紫外光分成兩束：一束通過樣品氣室到達樣品探測器，另一束通過參考氣室到達參考探測器。參考氣室中填充不吸收紫外光的氣體（通常是高純氮氣或經過凈化的空氣）。微處理器實時計算兩個探測器信號的比例，消除了光源強度波動和溫度變化的影響，大大提高了長期穩定性。雙光路傳感器可以連續工作數月甚至一年而不需要重新校準。環境監測站和工業在線分析儀普遍采用這種設計。

雙波長紫外臭氧傳感器是雙光路的一種變體，不需要分光路和參考氣室。它交替測量兩個波長的透射光強：一個在臭氧吸收峰（254納米），另一個在臭氧不吸收的參考波長（通常選用280納米或365納米）。樣品氣體中如果存在顆粒物或水汽，會對兩個波長產生同等程度的散射衰減，而臭氧只吸收254納米的光。通過計算兩個波長的吸光度差值，可以扣除顆粒物和水汽的干擾。雙波長傳感器對樣氣預處理的要求較低，適合臟污氣體和高濕度氣體的測量。

便攜式紫外臭氧檢測儀是微型化的應用。它采用小型汞燈或深紫外LED作為光源，氣室長度較短，整機體積小、重量輕，可以用電池供電。雖然精度略低于實驗室設備，但便攜式儀器滿足現場快速檢測的需求，適用于室內空氣質量調查、工作場所安全監測、消毒效果巡檢等場景。隨著深紫外LED技術的發展，便攜式紫外臭氧檢測儀的性能正在不斷提升。

紫外吸收法臭氧傳感器的環境監測應用

城市空氣質量監測是紫外吸收法臭氧傳感器最大的應用領域。臭氧是城市光化學煙霧的主要成分，也是空氣質量指數六項參評污染物之一。國控環境空氣質量監測站配備的臭氧分析儀，絕大多數采用紫外吸收法。這些儀器實時監測臭氧濃度，數據用于評價空氣質量、發布健康提示、預警光化學污染。根據國家《環境空氣質量標準》，臭氧日最大8小時平均濃度一級限值為100微克每立方米（約50ppb），二級限值為160微克每立方米（約80ppb）。夏季午后陽光強烈、氣溫高時，臭氧濃度容易超標，敏感人群應減少戶外活動。

背景站和區域站監測中，紫外吸收法臭氧傳感器用于測量清潔大氣的本底臭氧濃度。背景站通常設在偏遠地區，如高山、海島、森林，臭氧濃度較低，一般在20到40ppb之間，受局地污染影響小。這些站點使用的是超高靈敏度的紫外臭氧分析儀，檢測限可達0.1ppb。長期監測數據用于研究臭氧的區域輸送規律、評估減排措施的效果、揭示全球背景臭氧的變化趨勢。青藏高原、華北平原、長三角等區域大氣本底站的臭氧監測數據，對于理解我國臭氧污染的形成機制具有重要意義。

光化學污染研究中，紫外吸收法臭氧傳感器與氮氧化物傳感器、揮發性有機物分析儀、氣象傳感器等配合使用。通過分析臭氧濃度與氣溫、風速、風向、太陽輻射等氣象參數的關系，可以識別臭氧污染的來源和主導因素。臭氧生成對前體物的敏感性分析，可以為制定臭氧污染控制對策提供科學依據——在某個區域，控制氮氧化物更有效，還是控制揮發性有機物更有效，需要通過觀測和模型來確定。

室內空氣質量監測中，紫外吸收法臭氧傳感器用于檢測辦公場所、醫院、學校、交通工具內的臭氧濃度。許多辦公設備，如激光打印機、復印機、靜電除塵器，在運行過程中會產生臭氧。室內臭氧濃度超標時會刺激呼吸道、引發哮喘、降低肺功能。便攜式紫外臭氧檢測儀常用于室內空氣質量調查和凈化設備效果評估。室內臭氧濃度應控制在50ppb以下。

紫外吸收法臭氧傳感器的工業應用

自來水消毒是紫外吸收法臭氧傳感器的重要應用領域。臭氧消毒具有殺菌效果好、不產生有害副產物（如氯消毒產生的三鹵甲烷）、能同時去除色度和異味等優點，在越來越多的水廠得到應用。水廠在臭氧投加點下游安裝在線紫外臭氧分析儀，實時監測水中余臭氧濃度，控制系統據此調節臭氧投加量，保證消毒效果的同時避免余臭氧過量進入管網。對于尾氣中的臭氧濃度也需要監測，確保工作場所安全。

污水處理中，臭氧用于去除難降解有機物、脫色、除臭。臭氧投加量需要根據水質變化實時調整，投加不足處理效果不達標，投加過量浪費能源。在線紫外臭氧分析儀安裝在臭氧接觸池出口，實時監測尾氣臭氧濃度，反饋給控制系統優化臭氧投加。對于密閉的臭氧接觸池，還需要監測池頂尾氣中的臭氧濃度，防止臭氧泄漏造成工作場所安全隱患。

半導體和電子行業中，臭氧用于清洗硅片和去除光刻膠。臭氧清洗要求精確控制濃度和時間，濃度過低清洗不干凈，濃度過高可能損傷器件。在線紫外臭氧分析儀安裝在臭氧發生器出口和清洗腔室入口，實時監測臭氧濃度。由于清洗工藝中使用的臭氧濃度較高，需要選擇高量程型號。紫外吸收法的高精度和快速響應，滿足半導體制造對過程控制的嚴格要求。

食品加工和醫療消毒中，臭氧用于表面消毒、空間消毒、果蔬保鮮。在線監測臭氧濃度可以確保消毒效果、保障人員安全。食品車間使用臭氧進行空間消毒時，濃度一般控制在5到10ppm，消毒后需要通風降至0.1ppm以下人員才能進入。便攜式紫外臭氧檢測儀用于巡檢，確認消毒濃度是否達到要求、通風后是否降至安全水平。

紫外吸收法臭氧傳感器的使用與維護

采樣系統的設計直接影響測量結果的代表性和傳感器的壽命。臭氧是活潑氣體，容易在管路中被吸附或分解。因此，采樣管路應盡可能短，內壁應光滑，材質應選用聚四氟乙烯、聚丙烯等不吸附臭氧的材料，不能使用橡膠、PVC等軟管。采樣泵應安裝在傳感器下游，使傳感器內部處于正壓狀態，防止外界空氣滲入稀釋樣品。采樣口前應安裝粉塵過濾器，去除顆粒物，防止污染光學元件。

氣路的干燥與除濕是高濕度環境中測量的必要措施。水蒸氣對254納米紫外光有微弱吸收，高濕度會造成測量值偏高。在環境空氣監測中，通常采用加熱采樣管的方式防止結露，或者使用干燥劑或Nafion干燥管去除水汽。在工業應用中，如果樣氣濕度很高，應加裝冷凝除濕器。需要注意的是，臭氧溶于水，不能使用水洗式除濕器。對于雙波長傳感器，由于可以自動扣除水汽干擾，對干燥的要求較低。

校準是保證準確性的必要工作。紫外吸收法臭氧傳感器的初始校準在出廠時完成，但長期使用后，紫外燈老化、光學窗口污染、電子元件漂移等因素會導致性能下降。因此，需要定期用標準臭氧發生器或標準臭氧分析儀進行校準。環境監測站通常要求每三個月校準一次零點（用臭氧滌除器產生的零氣）和量程（用已知濃度的標準臭氧氣體）。工業現場可以使用便攜式臭氧校準儀進行現場比對。校準時應保證溫度和壓力穩定，記錄校準前后的讀數，評估儀器漂移情況。

日常維護主要包括光學窗口清潔、氣路檢查和紫外燈狀態檢查。光學窗口應每三個月檢查一次，如有污物用無水乙醇和擦鏡紙輕輕擦拭，注意不要劃傷表面。氣路中的粉塵過濾器應定期更換，一般三個月到半年一次。檢查氣路密封性，防止泄漏。紫外燈有使用壽命，汞燈通常為6000到8000小時，接近壽命終點時輸出下降、噪聲增加，應及時更換。更換新燈后需要重新校準。

紫外吸收法臭氧傳感器的發展趨勢

深紫外LED光源替代汞燈是大勢所趨。汞燈含有有毒汞，廢棄后污染環境，且啟動慢、壽命有限。深紫外LED體積小、功耗低、不含汞、啟動快、壽命長，是理想的替代光源。目前深紫外LED的輸出功率和波長穩定性已經接近實用水平，正在逐步進入市場。基于LED的微型化、低功耗紫外臭氧傳感器將大量涌現，推動臭氧監測設備向便攜化、民用化方向發展。

傳感器網絡與物聯網融合將實現臭氧監測的立體化。低成本、低功耗的微型紫外臭氧傳感器可以大量部署，形成高密度的監測網絡。傳感器通過LoRa、NB-IoT或4G將數據上傳到云平臺，結合地理信息系統和氣象數據，生成高分辨率的臭氧濃度分布圖。這種“面覆蓋”的監測方式，比傳統固定站更有效地捕捉臭氧濃度的空間分布和輸送特征。

人工智能與數據融合將提升臭氧預警和溯源能力。將紫外臭氧傳感器數據與氣象數據、交通流量數據、工業排放數據等融合，利用機器學習算法建立臭氧濃度預測模型，可以提前數小時到一天預警高濃度臭氧事件。還可以通過反向軌跡分析和源解析模型，識別臭氧前體物的主要來源，為精準治污提供決策支持。

集成化多參數傳感器是便攜設備的發展方向。紫外臭氧傳感器可以與其他氣體傳感器（如氮氧化物、一氧化碳、二氧化硫）、顆粒物傳感器、溫濕度傳感器集成在一個便攜設備中，實現“一機多測”。這樣的設備可以用于室內空氣質量調查、個人暴露監測、污染源巡檢等場景，成本低、使用方便。

結語

紫外吸收法臭氧傳感器是環境監測和工業過程控制中不可或缺的精密儀器。它利用臭氧對254納米紫外光的特征吸收這一簡單的物理原理，實現了對臭氧濃度快速、準確、穩定的測量。從城市空氣質量監測站到自來水廠消毒車間，從半導體清洗工藝到食品加工消毒，紫外吸收法臭氧傳感器默默守護著環境安全和公眾健康。

沒有它，我們不知道臭氧層是否在恢復，不知道午后戶外活動是否安全，不知道水廠的臭氧消毒是否有效。是它，把看不見的臭氧變成了可見的數據。隨著深紫外LED、物聯網、人工智能等新技術的融入，紫外吸收法臭氧傳感器將變得更小、更便宜、更智能，走進更多的應用場景。這把測量臭氧的“光譜尺”，將繼續守護著我們的藍天、碧水、凈土和呼吸健康。
